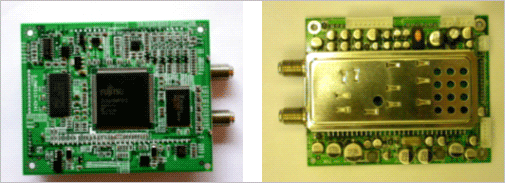

TVM-module 數位電視模組

功能特性
技術規格


功能特性


符合 DVB-T 數位電視廣播規範。
連接介面可選擇遙控或 I 2 C 模式。
超快速自動 / 手動頻道掃描,即時收看節目。
全面支援色差端子 (YCbCr) 、 S-VHS (S-Video) 輸出,影像精采不失真。
可接收 SDTV 標準畫質之數位電視節目,畫質媲美 DVD 。
S/PDIF 數位音源輸出,音質媲美雷射唱盤。
個人化設定,可編輯 8 組喜愛的電視頻道或收音頻道。
畫面靜止功能,精采畫面看個夠。
親子頻道分級功能,確保安全、高品質的節目。
中 / 英文操作介面,簡單易操作。
多種功能快速鍵直接設定。
電話簿功能,記憶 15 組常用號碼。

技術規格

調諧器


輸入頻率

VHF 174~230MHz / UHF 470~862MHz
訊號輸入強度 -78 ~ -20dBm
解調方式 OFDM FFT 2k / 8k
Constellation QPSK 和 16 / 64QAM
控制間隔 1/4, 1/8, 1/16, 1/32
頻道頻寬 6 / 7 / 8 MHz
接頭種類 F type (Female)
Reed Solomon 解碼 RS (204, 188)
FEC 1/2, 2/3, 3/4, 5/6, 7/8
兼容 ETSI 300 744 DVB-T

多工解調

TS 碼流 ISO/IEC 13818-1 MPEG-II Compliance
輸入資料速率 60Mb/s Max
支援PIDs 32 User Programmable

視頻

影像解壓縮

ISO/IEC 13818-2 MPEG-II Vidoe ( MP@ML…SP@ML )

  ISO/IEC 11172-2 MPEG-I Video Compliance
影像緩衝 32 Mbits of SDRAM is Provided
資料速率 1 Video Stream Up to 15 Mbits/s
影像解析度 NTSC - 30 Frame@720*480i / PAL – 25 Frame@720*576i
影像格式 4 : 3 / 16 : 9, Letterbox and Pan / Scan
色度格式 4 : 2 : 0 (conversion to 4 : 2 : 2 in MVS Unit)

音頻

聲音解壓縮

ISO/IEC 13818-3 MPEG-II layer 1 and 2 Audio data

  ISO/IEC 11172-3 MPEG-I Audio Compliance
聲音輸出格式 Stereo Channel / Dual Mono-L / Dual Mono-R
取樣頻率 16, 22.05, 24, 32, 44.1 and 48 KHz
支援線性PCM Sample rates up to 96 KHz
數位音源 IEC 60958 / encoded with AC-3

資料接口

連接頭 9-pin D-sub Female
資料速率 115200 baud rate

電源規格
  輸入電源 12 VDC / 650 mA
包裝明細

實機尺寸 80(W) x 100 (D) x 24(H) mm
材積  1 Set / Inner Box, Gross Weight: 0.33Kgs
包裝  60 Sets / Carton / 20.8Kgs/
554 (W) x 344 (D) x 173 (H) mm
