T1
T1
Overview

功能特性
技術規格

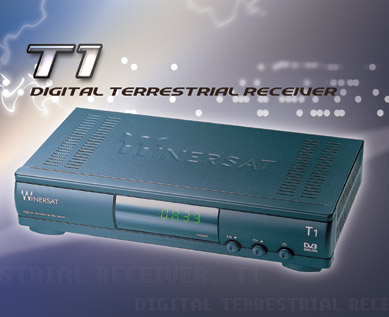

DIGITAL TERRESTRIAL RECEIVER


OVERVIEW


數位生活 輕鬆擁有

「你數位了嗎?」 台灣的數位電視時代已於 2004 年 7 月正式降臨,數位電視將取代過去的類比電視,它具有高晝質、高音質、節目多等特色。政府計劃在 2010 全面回收現行的類比頻道,屆時前端電視台節目皆以數位製作及播出,中端傳輸也將全面數位化,而終端收視戶的上千萬台傳統類比電視,透過數位電視機上盒 (STB) ,即可收到優質、免費、行動的數位電視節目。

緯能凱能電子股份有限公司 成立迄今已有二十多年的歷史,我們擁有強大的研發工程部門,以自創 WINERSAT的品牌推出的各項有線電視設備 (CATV HEADEND) 及衛星接收機 ( DVB-S) 產品行銷全球各地,深獲業界及使用者的肯定與認同。

WINERSAT T1 採用最新科技,率先使用快速 MPEG- Ⅱ解碼晶片 (速度可達130.5MHz),解碼及頻道掃描速度領先同業,並能有效摒除機器過熱的現象。 T1使用進口超高感度TUNER,於弱訊號地區接收感度佳,功能選單操作容易,單鍵即可進行掃描,除支援一般AV訊號輸出外,並可支援S-VIDEO、色差端子( Y、Cb、Cr)、S/PDIF 數位環繞音源,讓消費者充份享受數位科技所帶來的絕美畫面及超真音質。 整機台灣原廠設計、製造,品質穩定可靠,非一般市面大陸組裝產品所以相比。

功能特性
  自動/手動頻道掃描,即時收看節目。
簡單易上手的OSD選單。
可選擇YCbCr、 S-Video或複合影像輸出。
支援PIG(Picture In Graphic) 。
S/PDIF 數位聲道輸出。
可調整選單桌布之透明度。
可編程設定8組喜愛的頻道或喜愛的收音頻道。
電視制式可設定為4:3或16:9。
經由RS232更新軟件及資料。
可選擇單音頻和雙音頻。
MTS快速鍵可選擇多國語言收音。
可選擇頻寬6、7、8MHz。
常用電話簿輸入功能。
適用于VHF波段和UHF波段。
流暢之頻道編輯(移動、刪除、鎖住、跳過及喜愛)。
支援頻道分級鎖住。

技術規格

調諧器


輸入頻率

VHF 174~230MHz / UHF 470~862MHz
訊號輸入強度 -78 ~ -20dBm
解調方式 OFDM FFT 2K / 8K
Constellation QPSK 和 16 / 64QAM
控制間隔 1/4, 1/8, 1/16, 1/32
頻道頻寬 6 / 7 / 8 MHz
接頭種類 F type (Female)
Reed Solomon 解碼 RS (204, 188)
FEC 1/2, 2/3, 3/4, 5/6, 7/8
兼容 ETSI 300 744 DVB-T

多工解調

TS 碼流 ISO/IEC 13818-1 MPEG-II Compliance
輸入資料速率 60Mb/s Max
支援PIDs 32 User Programmable

視頻

影像解壓縮

ISO/IEC 13818-2 MPEG-II Video ( MP@ML…SP@ML )

  ISO/IEC 11172-2 MPEG-I Video Compliance
影像緩衝 32 Mbits of SDRAM is Provided
資料速率 1 Video Stream Up to 15 Mbits/s
影像解析度 NTSC - 30 Frame@720*480i / PAL - 25 Frame@720*576i
影像格式 4 : 3 / 16 : 9, Letterbox and Pan / Scan
色度格式 4 : 2 : 0 (conversion to 4 : 2 : 2 in MVS Unit)

音頻

聲音解壓縮

ISO/IEC 13818-3 MPEG-II layer 1 and 2 Audio data

  ISO/IEC 11172-3 MPEG-I Audio Compliance
聲音輸出格式 Stereo Channel / Dual Mono-L / Dual Mono-R
取樣頻率 16, 22.05, 24, 32, 44.1 and 48 KHz
支援線性PCM Sample rates up to 96 KHz
數位音源 IEC 60958 / encoded with AC-3

資料接口

連接頭 9-pin D-sub Female
資料速率 115200 baud rate

面板

頻道顯示 4-digital LED Display
電力消耗 7 Watts Max

電源規格

輸入電源 12 VDC / 650 mA
包裝明細
實機尺寸 300(W) x 164 (D) x 65 (H) mm
材積 360 (W) x 225 (D) x 95 (H) mm,
包裝 1 Set / Inner Box, Gross Weight: 1.25Kgs
5 Sets / Carton / 7.25Kgs/
375 (W) x 240 (D) x 500 (H) mm
